Δυνάμεις σεισμού και ανέμου

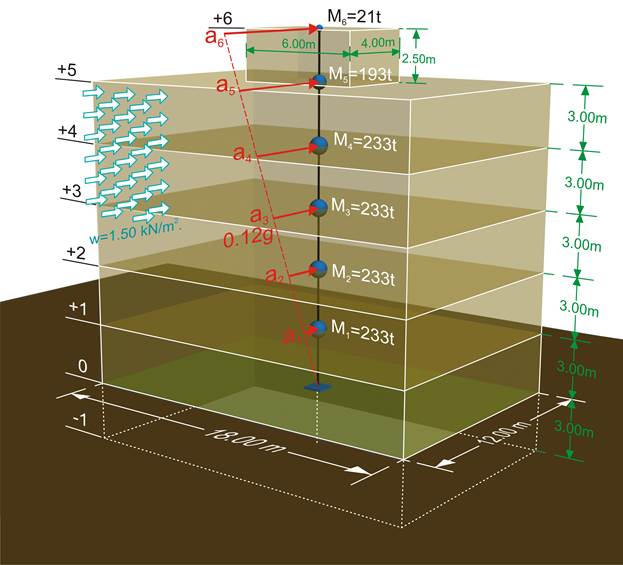

Το γεωμετρικό και φορτιστικό μοντέλο του κτιρίου υπό την επίδραση δυνάμεων αέρα και σεισμού

Το κτίριο του σχεδίου περιλαμβάνει ένα υπόγειο επιφάνειας 12×18 m² και ύψους 3 m, ισόγειο και τέσσερις ορόφους ίδιων διαστάσεων και ένα δώμα επιφάνειας 4×6 m² και ύψους 2.5 m. Οι μάζες στους ορόφους 0, 1, 2, 3, 4 είναι ίσες με M_G=220 t και M_Q=44 t, στον όροφο 5 , M_G=180 t και M_Q=44 t, ενώ στο δώμα  M_G=20 t και M_Q=4 t. Το κτίριο βρίσκεται σε σεισμική περιοχή Ζ1 και η κατανομή των σεισμικών επιταχύνσεων είναι τριγωνική.Η σεισμική επιτάχυνση σεισμού μεγέθους 0.12g εφαρμόζεται στο κέντρο της μάζας του κτιρίου.

Οι δυνάμεις F_w του αέρα είναι λιγότερο σημαντικές από τις δυνάμεις F_s  του σεισμού

Οι δυνάμεις ανέμου αποτελούν το 388/1349=29% των σεισμικών και το ΚΒ τους το (1/2)/(2/3)=75% του ΚΒ των σεισμικών δυνάμεων. Προκύπτει, λοιπόν, ότι οι σεισμικές δυνάμεις είναι πολύ δυσμενέστερες και υπερκαλύπτουν τις δυνάμεις ανέμου.
