Ράβδοι οπλισμού

 Ελάχιστες αποστάσεις οπλισμών

Οι αποστάσεις μεταξύ των ράβδων των οπλισμών πρέπει να είναι τέτοιες, ώστε το σκυρόδεμα να μπορεί να διαστρωθεί και να συμπυκνωθεί ικανοποιητικά για να αναπτυχθεί επαρκής συνάφεια.

Η ελάχιστη καθαρή απόσταση s_Ø,min μεταξύ δύο ράβδων παράλληλων, σε οριζόντια η κατακόρυφη διάταξη, πρέπει να είναι: s_Ø,min=max{k₁×max(Ø₁, Ø₂), (d_g+k₂), 20mm}, όπου d_g  η μέγιστη διάσταση κόκκου αδρανούς.

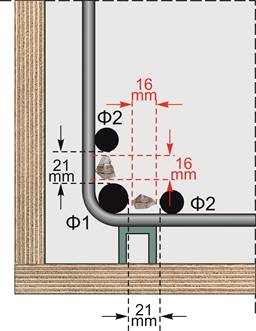

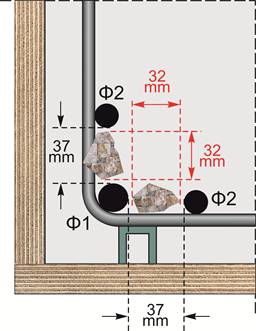

                       Εικόνα 1‑5: Συμβατικό σκυρόδεμα                         Εικόνα 1‑6: Αυτοσυμπυκνούμενο σκυρόδεμα

Για τον Ελληνικό χώρο είναι: k₁=1.0 και k₂=5mm και κατά κανόνα: η μέγιστη διάσταση αδρανούς συνήθους σκυροδέματος είναι d_g=32mm, ενώ η μέγιστη διάσταση αδρανούς αυτοσυμπυκνούμενου σκυροδέματος είναι d_g=16mm. Επομένως η σχέση γίνεται:

σύνηθες σκυρόδεμα:                          s_Ø,min=max{max(Ø₁, Ø₂), 37mm}

αυτοσυμπυκνούμενο σκυρόδεμα:      s_Ø,min=max{max(Ø₁, Ø₂), 21mm}

Στις πλάκες, γενικά, υπάρχει μεγάλο περιθώριο γιατί οι ράβδοι τοποθετούνται σε μεγάλες αποστάσεις μεταξύ τους.

Στα αντισεισμικά υποστυλώματα επίσης, οι διατομές είναι μεγάλες (χαμηλή τάση σκυροδέματος) και κατά κανόνα, οι ράβδοι διευθετούνται άνετα στην περίμετρο των υποστυλωμάτων.

Στις δοκούς όμως, γενικά, υπάρχει στενότητα χώρου και γι’ αυτό απαιτείται προσεκτική επιλογή του πλάτους των δοκών και βέβαια σωστή τοποθέτηση των οπλισμών στους κόμβους.

Παραδείγματα:
