Επικάλυψη οπλισμού

Επικαλύψεις οπλισμών

Η επικάλυψη των οπλισμών διασφαλίζει:

(α) την ασφαλή μεταφορά των δυνάμεων συνάφειας

(β) την προστασία του χάλυβα έναντι διάβρωσης

(γ) ικανοποιητική πυροπροστασία

Η αναγκαία επικάλυψη των οπλισμών εξαρτάται κυρίως από τις περιβαλλοντολογικές συνθήκες, όπως φαίνεται στη συνέχεια.

Ελάχιστη επικάλυψη για την εξασφάλιση της συνάφειας c_min,b

Για να διασφαλιστεί η επαρκής συμπύκνωση του σκυροδέματος γύρω από τους οπλισμούς, ώστε να μεταφέρονται με ασφάλεια οι δυνάμεις συνάφειας μεταξύ οπλισμού και σκυροδέματος, απαιτείται μία ελάχιστη επικάλυψη:

c_min,b = Ø, όπου Ø είναι η διάμετρος της ράβδου του οπλισμού.

Παρατηρήσεις:

· Σε περίπτωση δέσμης n ράβδων, c_min,b = Ø√n, όπου n το πλήθος των ράβδων.

· Σε περίπτωση που η μέγιστη ονομαστική διάμετρος των αδρανών είναι μεγαλύτερη από 32 mm, η c_min,b προσαυξάνεται κατά 5 mm.

Ελάχιστη επικάλυψη για την προστασία του χάλυβα οπλισμού c_min,dur

Η προστασία του χάλυβα οπλισμού από διάβρωση εξαρτάται από την πυκνότητα, την ποιότητα και το πάχος της επικάλυψης του σκυροδέματος. Η πυκνότητα και η ποιότητα της επικάλυψης θεωρείται ότι επιτυγχάνεται με την κατηγορία ελάχιστης αντοχής του σκυροδέματος. Στον επόμενο πίνακα εμφανίζεται μία πρακτική σύνοψη του συνδυασμού ενδεδειγμένης ποιότητας σκυροδέματος και της ελάχιστης επικάλυψης για τις κυριότερες συνθήκες περιβάλλοντος ενός κτιρίου.

Πίνακας 1-4: Ελάχιστη επικάλυψη για προστασία του χάλυβα οπλισμού c_min,dur και ενδεδειγμένη κατηγορία σκυροδέματος

· Στις πλάκες αφαιρούνται 5 mm.

· Σε περίπτωση διασφάλισης ειδικού ελέγχου παραγωγής του σκυροδέματος, αφαιρούνται 5 mm.

· Σε περίπτωση σχεδιασμού του κτιρίου για χρόνο ζωής 100 έτη, προστίθενται 10 mm.

· Στις επιφάνειες των πελμάτων των θεμελίων -με χυτό σκυρόδεμα- που έρχονται σε επαφή με το έδαφος, αν υπάρχει κατάλληλη διαμόρφωση ή σκυρόδεμα καθαριότητας πρέπει c_min ≥ k₁ = 40 mm, ενώ αν γίνεται επί του εδάφους, πρέπει c_min ≥ k₂ = 75 mm.

Παράδειγμα 1.4.3-1:

Κτίριο στο κέντρο πόλης με “συνήθεις συνθήκες περιβάλλοντος”, συμβατικού χρόνου ζωής (που σημαίνει 50 έτη), με χρήση ράβδων οπλισμού διαμέτρου μέχρι: Ø10 για τις πλάκες, Ø20 για τις δοκούς, Ø25 για τις κολόνες και Ø20 για τα πέλματα της θεμελίωσης που θα πατήσουν επί σκυροδέματος καθαριότητας:

Το κτίριο χρειάζεται ελάχιστη κατηγορία σκυροδέματος C30/37 και επικάλυψη c_min = max(c_min,b, c_min,dur, 10 mm), όπου c_min,b = max(Ø) για κάθε δομικό στοιχείο.

Για τις πλάκες είναι:

c_min,b = 10 mm, c_min,dur = 25 mm - 5 mm = 20 mm ⇒ c_min = max(10 mm, 20 mm, 10 mm) ⇒ c_min = 20 mm

Για τις δοκούς είναι:

c_min,b = 20 mm, c_min,dur = 25 mm ⇒ c_min = max(20 mm, 25 mm, 10 mm) ⇒ c_min = 25 mm

Για τις κολόνες είναι:

c_min,b = 25 mm, c_min,dur = 25 mm ⇒ c_min = max(25 mm, 25 mm, 10 mm) ⇒ c_min = 25 mm

Για τα πέλματα των θεμελίων είναι:

c_min,b = 20 mm, c_min,dur = 25 mm ⇒ c_min = max[max(20 mm, 25 mm, 10 mm), 40 mm] ⇒ c_min = 40 mm

πλάκα          δοκός          υποστύλωμα          θεμέλιο

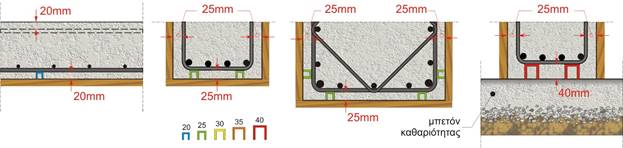

Εικόνα 1-11: Συμβατική κατασκευή (50 έτη σχεδιασμού) σε περιοχή με συνήθεις περιβαλλοντικές συνθήκες
