Επιρροή κάμψης και διάτμησης σε παραμορφώσεις και εντάσεις

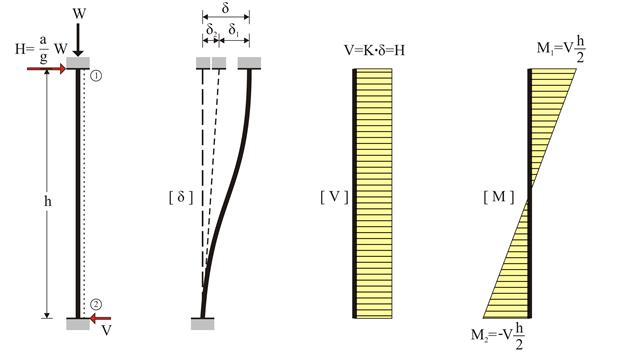

Αμφίπακτο υποστύλωμα

Αμφίπακτο υποστήλωμα

Οι κολόνες συνδέονται με τις δοκούς και έτσι δημιουργούνται τα πλαίσια τα οποία λειτουργούν ως ένας ενιαίος φορέας. Δηλαδή το επίπεδο πλαίσιο είναι η σύζευξη πολλών κολονών, μέσω δοκών ή πλακών. Η επιρροή των φορτίων βαρύτητας είναι πιο κατανοητή από το μηχανικό ή σπουδαστή, επειδή έχει την καθημερινή εμπειρία της βαρύτητας, σε αντίθεση με την επιρροή των οριζόντιων σεισμικών δυνάμεων που δεν είναι καθημερινό φαινόμενο.

Η επιρροή του βαθμού πάκτωσης των κολονών

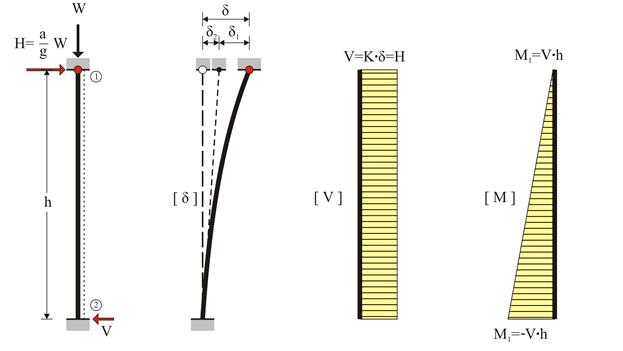

Μονόπακτο υποστύλωμα

Μονόπακτο υποστήλωμα

Ο βαθμός πάκτωσης του άκρου, προς συγκεκριμένη διεύθυνση, ενός υποστυλώματος εξαρτάται από τη δυσκαμψία του ιδίου, σε σχέση με τη δυσκαμψία των δοκών που συντρέχουν στο συγκεκριμένο άκρο, στη συγκεκριμένη διεύθυνση.
Ο βαθμός πάκτωσης κυμαίνεται από πάκτωση μέχρι άρθρωση. Η πάκτωση προσεγγίζεται όταν έχουμε πολύ ισχνό υποστύλωμα (π.χ. διατομής 300/300) και ισχυρές δοκούς (π.χ. πλα-κοδοκούς ύψους 800 mm), ενώ η άρθρωση προσεγγίζεται στη μεν κορυφή όταν έχουμε σκέτη πλάκα, στη δε βάση όταν έχουμε ασθενές πέδιλο σε μαλακό έδαφος, χωρίς να συντρέχει συνδετήρια δοκός

Η επιρροή του βαθμού πάκτωσης των κολονών

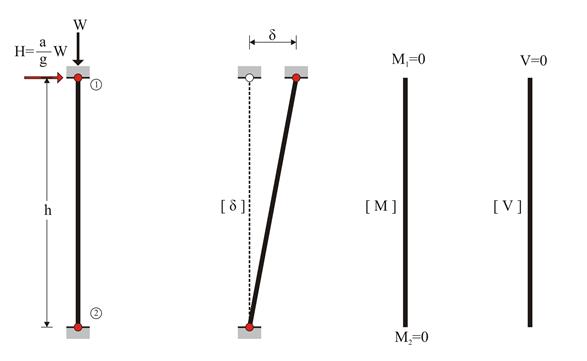

Αμφιαρθρωτό υποστύλωμα

Αν το υποστύλωμα έχει άρθρωση και στις δύο στηρίξεις, τότε το ισοδύναμο μέλος δεν κάμπτε-ται, δηλαδή δεν αναλαμβάνει ούτε τέμνουσα ούτε ροπή. Ενδεικτικά, αμφιαρθρωτό υποστύλω-μα μπορεί να προκύψει σε όροφο χωρίς δοκούς στην οροφή και στο δάπεδό του.

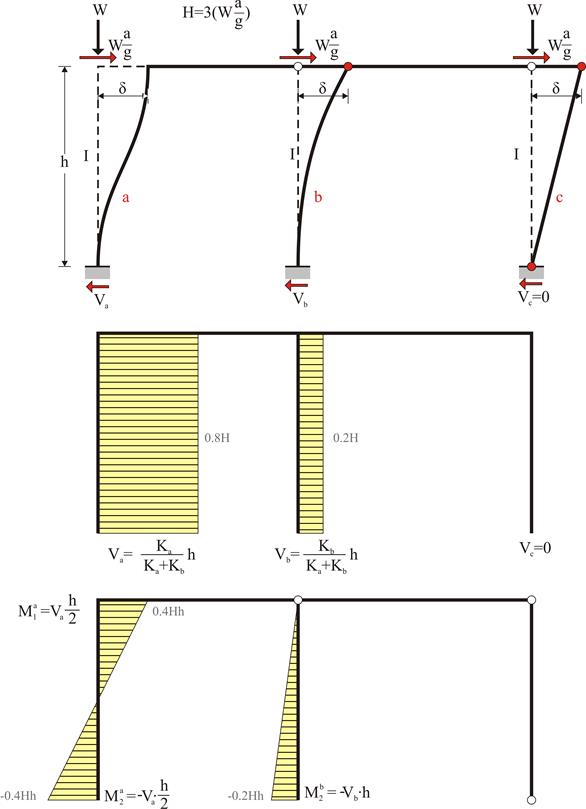

Συζευγμένα υποστυλώματα (Πλαίσια)
(Τα ζυγώματα των πλαισίων θεωρούνται άπειρης ροπής αδράνειας)

Η αμφίπακτη κολόνα αναλαμβάνει το 80% της σεισμικής δύναμης και το 20% η μονόπακτη

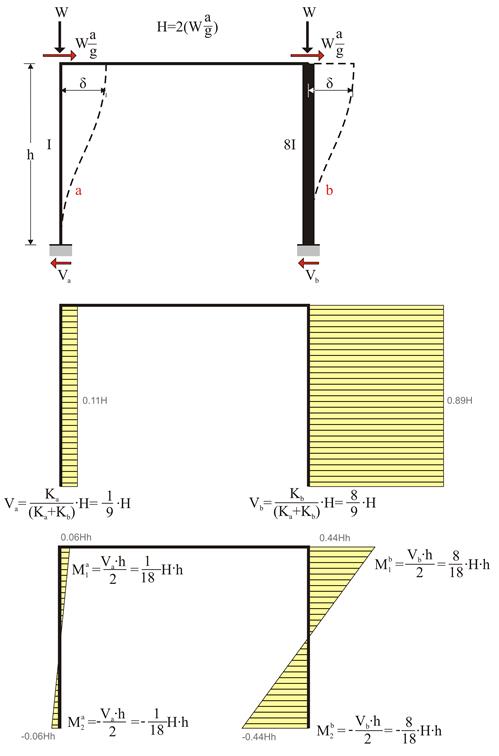

Στο δίστυλο πλαίσιο του σχήματος το δεξί υποστύλωμα έχει οκταπλάσια ροπή αδράνειας σε σχέση με το αριστερό.

Η επιρροή της ροπής αδράνειας των κολονών
(Το ζύγωμα του πλαισίου θεωρείται άπειρης ροπής αδράνειας)

Η ισχυρή κολόνα (800/400) αναλαμβάνει το 89% του σεισμού, ενώ η ασθενής (400/400) το 11%.



Παράδειγμα (μελέτη <B_513>)

Το πλαίσιο του παραδείγματος χωρίς στερεά σώματα με το 100% των ελαστικών δυσκαμψιιών

Προσομοίωση του παραδείγματος με ελαστικούς βαθμούς πάκτωσης στις κολόνες

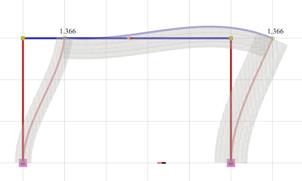

Ελαστική γραμμή, δmax=1.366 mm



Προσομοίωση του παραδείγματος με ελαστικούς βαθμούς πάκτωσης στις κολόνες

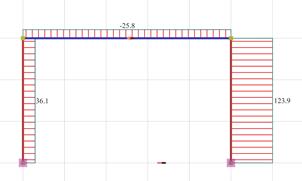

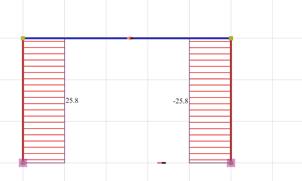

Διάγραμμα τεμνουσών δυνάμεων



Προσομοίωση του παραδείγματος με ελαστικούς βαθμούς πάκτωσης στις κολόνες

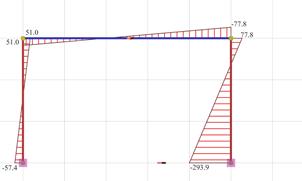

Διάγραμμα ροπών κάμψης



Προσομοίωση του παραδείγματος με ελαστικούς βαθμούς πάκτωσης στις κολόνες

Διάγραμμα αξονικών δυνάμεων



Η επιρροή του διαφορικού ύψους των κολονών

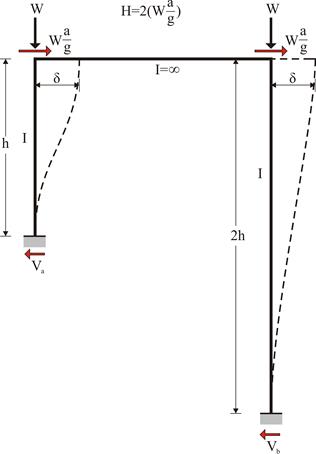

Στο δίστυλο πλαίσιο του σχήματος το δεξί υποστύλωμα έχει διπλάσιο ύψος σε σχέση με το αριστερό, ενώ το ζύγωμα έχει άπειρη ροπή αδράνειας. Τέτοιες περιπτώσεις είναι συνήθεις στην πράξη, όπως σε κατάστημα με πατάρι, ή στην περίπτωση ανισόπεδης θεμελίωσης.

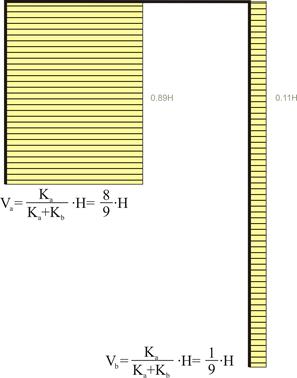

Διάγραμμα τεμνουσών

Η “κοντή” κολόνα αναλαμβάνει το 89% της σεισμικής δύναμης.

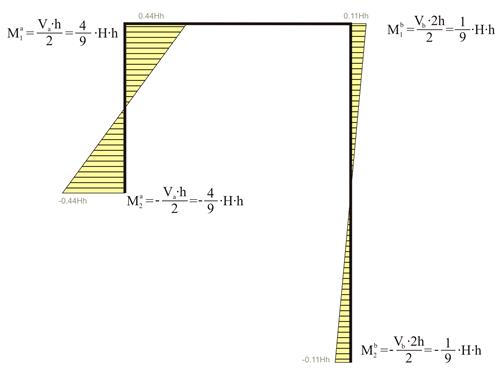

Διάγραμμα ροπών

Η ροπή κάμψης της “κοντής” κολόνας είναι τετραπλάσια από την αντίστοιχη ροπή της “ψηλής”.

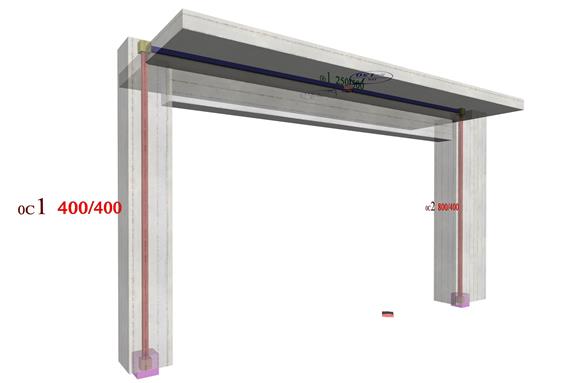

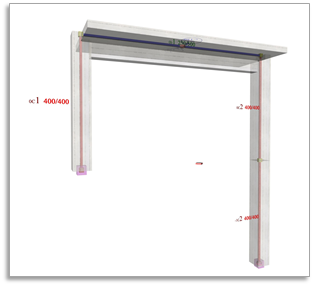

Πλαίσιο της πράξης (μελέτη <B_514>)

Στη μελέτη <B_514> του συνοδευτικού λογισμικού, η αριστερή κολόνα C1 έχει διατομή 400/400 και ύψος 3.00 m, ενώ η δεξιά κολόνα C2 έχει αντίστοιχα διατομή 800/400 και ύψος 6.00 m. To ζύγωμα έχει διατομή πλακοδοκού 250/500/1010/150 και άνοιγμα 5.00 m.

Προσομοίωση του παραδείγματος με πραγματικούς βαθμούς πάκτωσης στις κολόνες,
δηλαδή αυτές που προκύπτουν από την επίλυση του φορέα

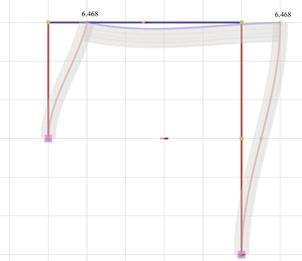

Ελαστική γραμμή, δmax=6.468 mm



Προσομοίωση του παραδείγματος με πραγματικούς βαθμούς πάκτωσης στις κολόνες,
δηλαδή αυτές που προκύπτουν από την επίλυση του φορέα

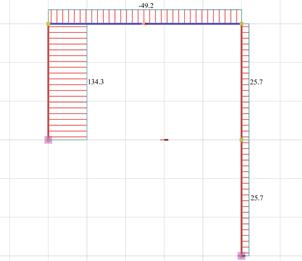

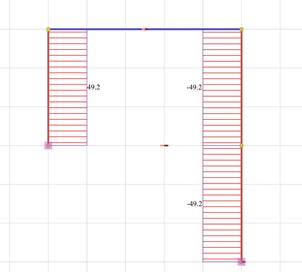

Διάγραμμα τεμνουσών δυνάμεων



Προσομοίωση του παραδείγματος με πραγματικούς βαθμούς πάκτωσης στις κολόνες,
δηλαδή αυτές που προκύπτουν από την επίλυση του φορέα

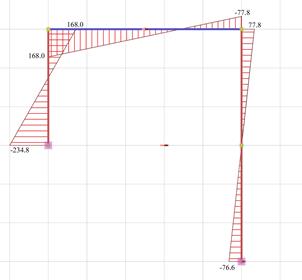

Διάγραμμα ροπών κάμψης



Προσομοίωση του παραδείγματος με πραγματικούς βαθμούς πάκτωσης στις κολόνες,
δηλαδή αυτές που προκύπτουν από την επίλυση του φορέα

Διάγραμμα αξονικών δυνάμεων
