Σύγκριση δυνάμεων ανέμου και σεισμικών δυνάμεων
Παράδειγμα

Το γεωμετρικό και φορτιστικό μοντέλο του κτιρίου υπό την επίδραση δυνάμεων αέρα και σεισμού

Το κτίριο του σχεδίου περιλαμβάνει ένα υπόγειο επιφάνειας 12×18 m2 και ύψους 3 m, ισόγειο και τέσσερις ορόφους ίδιων διαστάσεων και ένα δώμα επιφάνειας 4×6 m2 και ύψους 2.5 m. Οι μάζες στους ορόφους 0, 1, 2, 3, 4 είναι ίσες με MG=220 t και MQ=44 t, στον όροφο 5 , MG=180 t και MQ=44 t, ενώ στο δώμα  MG=20 t και MQ=4 t. Το κτίριο βρίσκεται σε σεισμική περιοχή Ζ1 και η κατανομή των σεισμικών επιταχύνσεων είναι τριγωνική.Η σεισμική επιτάχυνση σεισμού μεγέθους 0.12g εφαρμόζεται στο κέντρο της μάζας του κτιρίου.

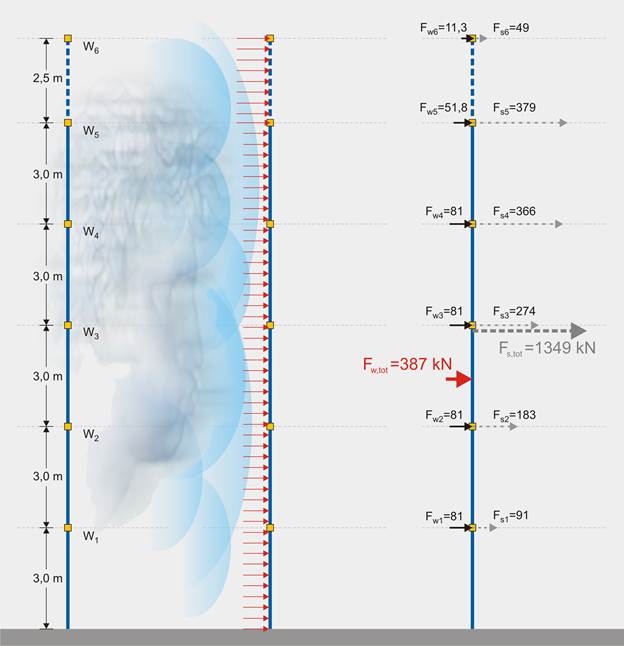

Δυνάμεις του αέρα και σεισμικές δυνάμεις

Οι δυνάμεις Fw του αέρα είναι λιγότερο σημαντικές από τις δυνάμεις Fs  του σεισμού

Οι δυνάμεις ανέμου αποτελούν το 388/1349=29% των σεισμικών και το ΚΒ τους το (1/2)/(2/3)=75% του ΚΒ των σεισμικών δυνάμεων. Προκύπτει, λοιπόν, ότι οι σεισμικές δυνάμεις είναι πολύ δυσμενέστερες και υπερκαλύπτουν τις δυνάμεις ανέμου.
