Τυπικό σχέδιο μελέτης εφαρμογής

Η μελέτη εφαρμογής περιγράφει με κάθε λεπτομέρεια τον τρόπο κατασκευής του κτιρίου και δίνει όλες τις αναγκαίες τεχνικές πληροφορίες για την πραγματοποίησή της.

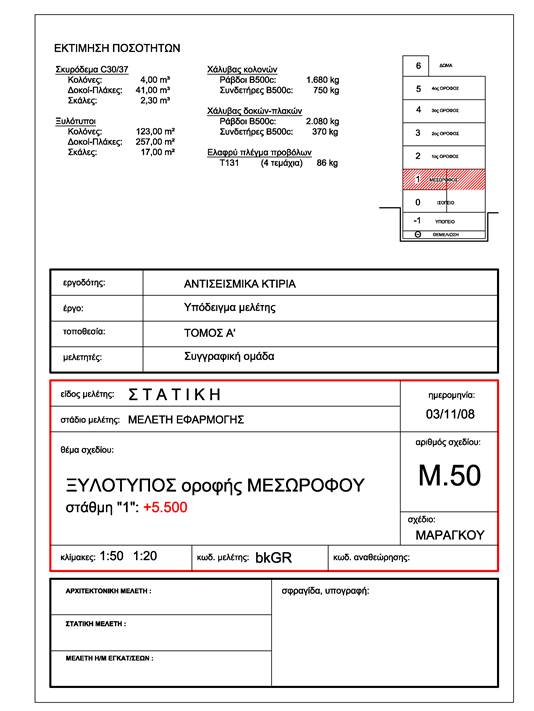

Η πινακίδα του σχεδίου Μ.50

Η πινακίδα είναι πολύ σημαντικό στοιχείο, επειδή είναι η πρώτη σελίδα του σχεδίου όταν αυτό είναι διπλωμένο, επομένως πρέπει με μια ματιά να φαίνονται όλες οι αναγκαίες πληροφορίες που το αφορούν.

.

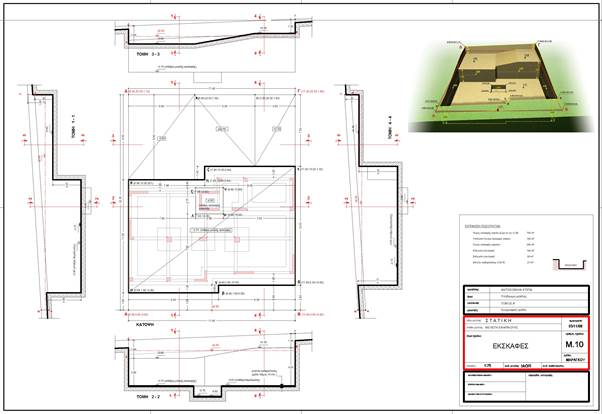

ΕΚΣΚΑΦΕΣ και ΔΑΠΕΔΟ ΘΕΜΕΛΙΩΣΗΣ

Τα σχέδια μαραγκού περιγράφουν την κατασκευή του σκελετού από γεωμετρικής άποψης. Επειδή έχουν άμεση σχέση τόσο με την αρχιτεκτονική, όσο και με τη στατική μελέτη του κτιρίου, αποτελούν αντικείμενο συνεργασίας του αρχιτέκτονα με τον πολιτικό μηχανικό.

Η μελέτη εφαρμογής των ξυλοτύπων καταλήγει σε ακριβή σχέδια σε κάτοψη και τομή και όπου κρίνεται αναγκαίο και σε 3D σχέδια-εικόνες. Στα σχέδια αυτά είναι καταχωρημένες και οι αναγκαίες ποσότητες υλικών-εργασίας.

Το σχέδιο της εκσκαφής πρέπει να είναι σε γνώση και του συνεργείου των καλουπιών, επειδή κάθε πιθανό σφάλμα θα έχει επίπτωση στα καλουπώματα.

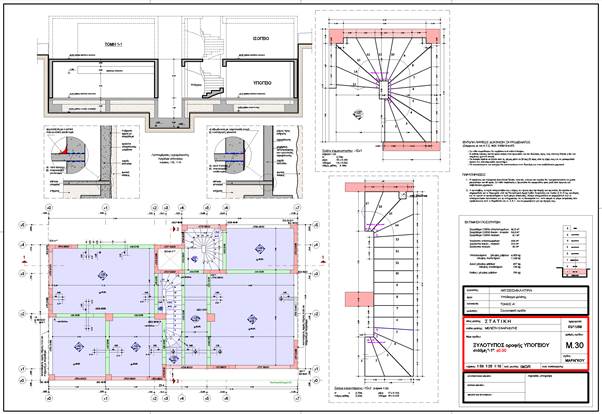

ΞΥΛΟΤΥΠΟΣ οροφής ΥΠΟΓΕΙΟΥ

Ο ξυλότυπος οροφής υπογείου περιλαμβάνει τον ξυλότυπο σε κλίμακα 1:50 και μία χαρακτηριστική τομή επίσης σε κλίμακα 1:50. Περιέχει επίσης τις λεπτομέρειες των δύο σκαλών σε κλίμακα 1:20 και τις λεπτομέρειες υγρομόνωσης των περιμετρικών τοιχείων σε κλίμακα 1:10.

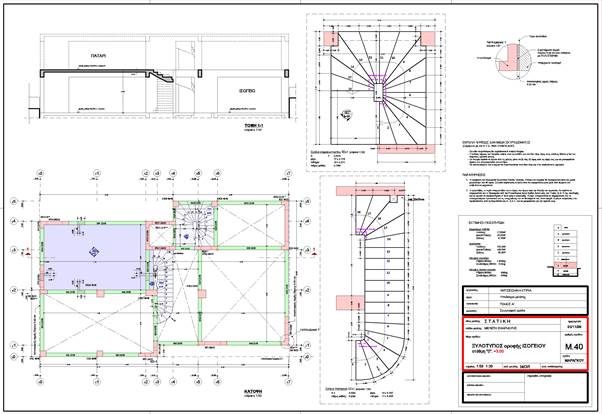

ΞΥΛΟΤΥΠΟΣ οροφής ΙΣΟΓΕΙΟΥ

Ο ξυλότυπος οροφής ισογείου περιλαμβάνει τον ξυλότυπο και μία χαρακτηριστική τομή, σε κλίμακα 1:50. Στην τομή εμφανίζεται με διακεκομμένη γραμμή και η τομή του μεσωρόφου (παταριού), που πρόκειται να κατασκευαστεί στην επόμενη φάση.

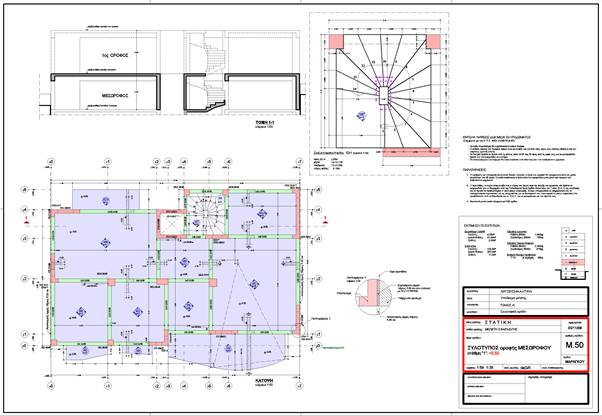

ΞΥΛΟΤΥΠΟΣ οροφής ΜΕΣΩΡΟΦΟΥ

Ο ξυλότυπος οροφής μεσοορόφου περιλαμβάνει τον ξυλοτύπο του ισογείου και μία χαρακτηριστική τομή, σε κλίμακα 1:50.
