Απλό κτίριο με ισόγειο και υπόγειο

<μελέτη: Estimation10>

Το κτίριο του οποίου οι ποσότητες θα προμετρηθούν και κοστολογηθούν, αποτελείται από ισόγειο και υπόγειο (με ένα τοιχείο πλήρωσης), ενώ η θεμελίωση του περιλαμβάνει πέδιλα με συνδετήριες δοκούς και μια πεδιλοδοκό.

Ακολουθούν οι αναλυτικές προμετρήσεις των υλικών, σκυροδέματος, ξυλοτύπων, αποστατήρων, οπλισμών, η βελτιστοποίηση των καταλόγων οπλισμού και η συγκεντρωτική προμέτρηση.

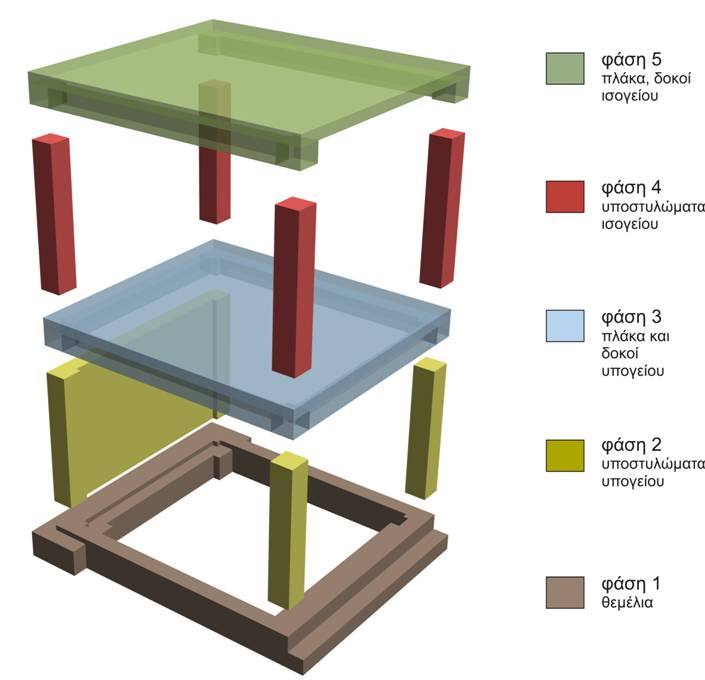

Φάσεις προμέτρησης κτιρίου

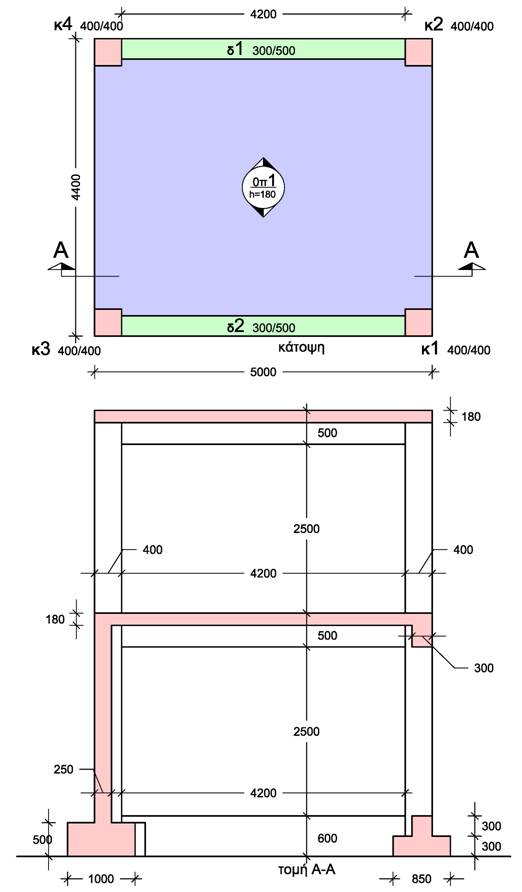

Κάτοψη ισογείου και τομή Α-Α



Προμέτρηση σκυροδέματος ισογείου

Δοκοί – Πλάκες

       Π1: 4,40 x 5,00 x 0,18                                                                  =  3,96

‚       δ1,δ2: 2 x [(5,00-2 x 0,40) x 0,30 x 0,32]                                     =  0,81

ƒ       Κ1,2,3,4 (τμήμα κόμβου): 4 x (0,40 x 0,40 x 0,32)                       =  0,20



            Σύνολο                                                                                          =  4,97 m3



Υποστυλώματα

„       Κ1,2,3,4: 4 x (0,40 x 0,40 x 2,50)       = 1,60 m3

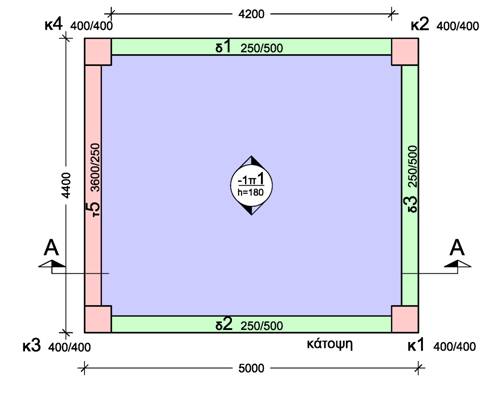

Κάτοψη υπογείου

Προμέτρηση σκυροδέματος υπογείου



Δοκοί – Πλάκες

   Π1: 4,40 x 5,00 x 0,18                                                                     =  3,96

‚   δ1,δ2: 2 x [(5,00-2 x 0,40) x 0,25 x 0,32]                                        =  0,67

ƒ   δ3,τ5: 2 x [(4,40-2 x 0,40) x 0,25 x 0,32]                                         =  0,58

„   Κ1,2,3,4 (τμήμα κόμβου): 4 x (0,40 x 0,32)                                     =  0,20

         Σύνολο                                                                                             =  5,41 m3

Υποστυλώματα

…    Κ1,2,3,4: 4 x (0,40 x 0,40 x 2,50)                                                    = 1,60 m3

†    Τ5: 3,60 x 0,25 x 2,50                                                                      =  2,25

            Σύνολο            =  3,85 m3

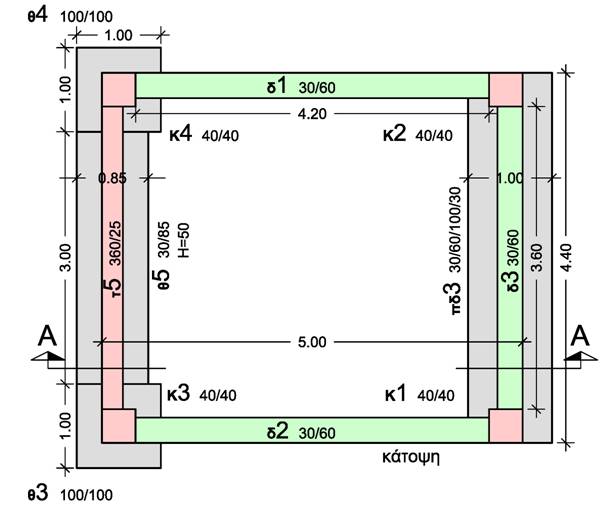

Κάτοψη θεμελίωσης



Προμέτρηση σκυροδέματος θεμελίωσης

   Πέδιλα θ3,4,5:

         2 x (1,00 x 1,00 x 0,50) +3,00 x 0,85 x 0,50                                   = 2,275



‚   ΣΔ1,2:

         2 x (3,60 x 0,30 x 0,60) + (2 x 0,30 x 0,10 x 0,30) +

         + 2 x (0,30 x 0,30 x 0,30)                                                                = 1,368



ƒ   ΠΔ: 4,40 x 1,00 x 0,30 + 4,40 x 0,30 x 0,30                                    = 1,716



„   Υπ/τα (επί πλέον όγκος λόγω βάθους θεμελίωσης

         0,60 m,έναντι ύψους 0,50 των πεδίλων):

         4 x (0,40 x 0,40 x 0,10) + 3,60 x 0,25 x 0,10                                  = 0,154

         (2 x 0,10 x 0,10 x 0,20 = 0,004)

            Σύνολο           =          5,51 m3
