Φορέας αμφιέρειστης πλάκας

<μελέτη: slabs10 >
Ο σκελετός  της κατασκευής αποτελείται από τέσσερεις κολόνες, δύο δοκούς και μία πλάκα. Όταν μία πλάκα πατάει σε δοκό, η στήριξη κατά κανόνα θεωρείται αρθρωτή.



Προσομοίωση αμφιέρειστης πλάκας

Η αμφιέρειστη πλάκα πατάει σε δύο δοκούς.

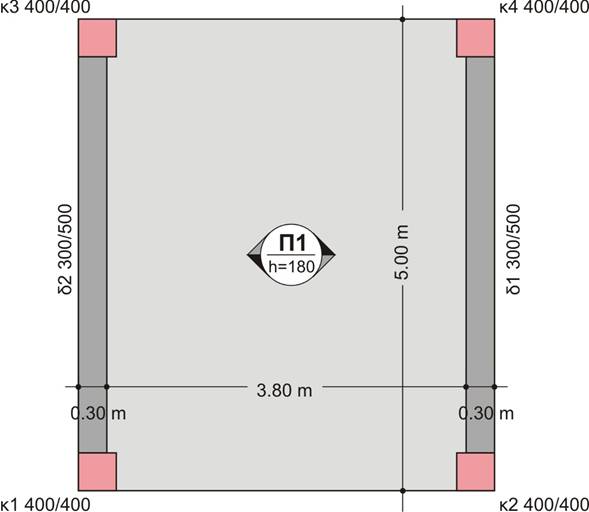

Συμβολική απεικόνιση σκελετού (ξυλότυπος μαραγκού)

Η συμβολική απεικόνιση του σκελετού κατασκευής από οπλισμένο σκυρόδεμα, αποδίδεται στο σχέδιο που λέγεται ξυλότυπος μαραγκού και αφορά το σχέδιο των καλουπιών της πλάκας.

Λειτουργία και όπλιση αμφιέρειστης πλάκας

Ξυλότυπος σιδερά αμφιέρειστης πλάκας

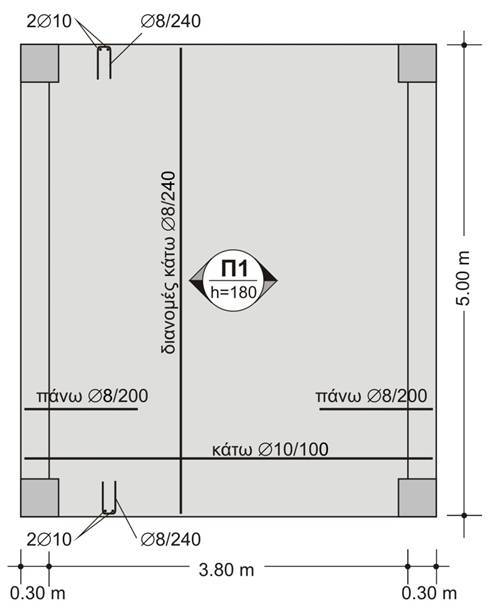

Ο ξυλότυπος σιδερά της πλάκας αφορά στο σχέδιο των οπλισμών της.

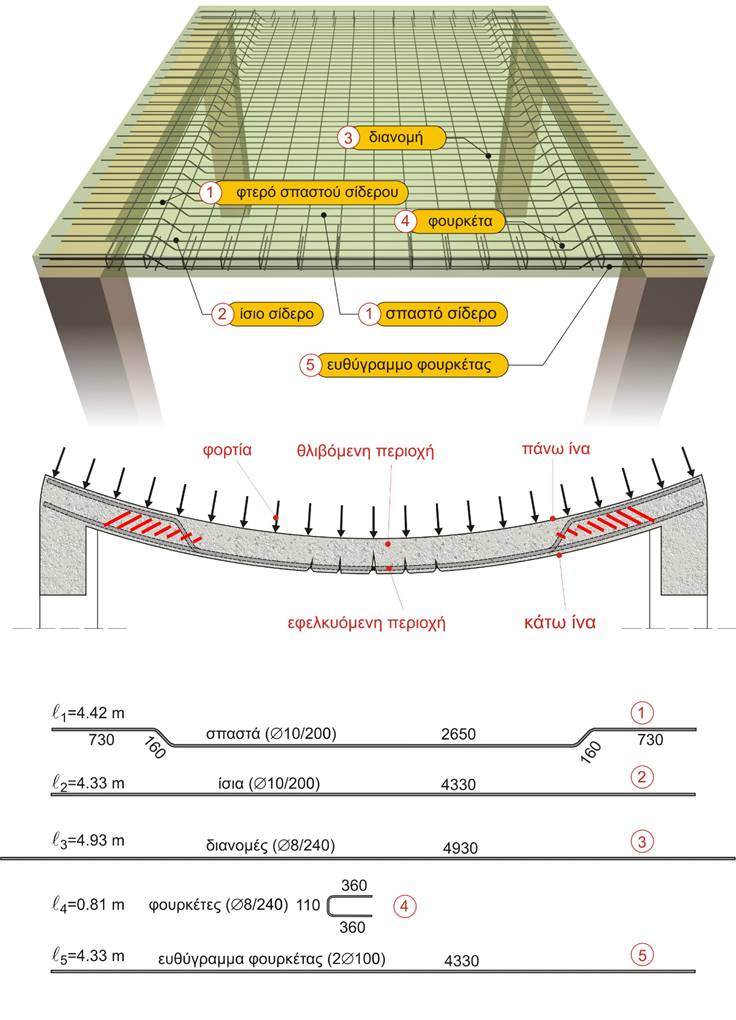

Στην αμφιέρειστη πλάκα η ανάγκη οπλισμού είναι κυρίως στο άνοιγμα και μάλιστα στη διεύθυνση που κάμπτεται. Στη συγκεκριμένη περίπτωση έχουν τοποθετηθεί ράβδοι Ø10/100.

Πέραν του κύριου οπλισμού, που τοποθετείται παράλληλα προς τη διεύθυνση παραμόρφωσης, υπάρχει ανάγκη οπλισμού και προς την άλλη, τη δευτερεύουσα διεύθυνση. Στη διεύθυνση αυτή έχουν τοποθετηθεί ράβδοι Ø8/240.

Οπλισμός στήριξης

Το ελάχιστο ποσοστό οπλισμού που είναι αναγκαίο να υπάρχει στη στήριξη της πλάκας, καλύπτεται με δύο τρόπους:

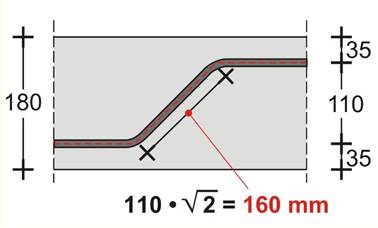

1ος τρόπος: Οι μισές ράβδοι του ανοίγματος δηλαδή οι Ø10/200, κατασκευάζονται με σπασίματα στα δύο άκρα (μία παρά μία). Οι άλλες μισές κατασκευάζονται ευθύγραμμες. Ο τρόπος αυτός έχει χρησιμοποιηθεί στο συγκεκριμένο παράδειγμα.

2ος τρόπος: Όλες οι ράβδοι του ανοίγματος, δηλαδή οι Ø10/100 κατασκευάζονται και τοποθετούνται ευθύγραμμες, ενώ στην περιοχή των στηρίξεων πάνω, χρησιμοποιούνται πρόσθετες ευθύγραμμες ράβδοι.

Οπλισμός ελεύθερων παρυφών

Οι ελεύθερες παρυφές των πλακών είναι ευάλωτες σε καταπονήσεις και γι’ αυτό τοποθετείται σ’ αυτές οπλισμός τύπου φουρκέτας, που εξασφαλίζεται στη θέση της με δύο ράβδους στις γωνίες της.

Όπλιση αμφιέρειστης πλάκας με ίσια σίδερα

<μελέτη: slabs15>

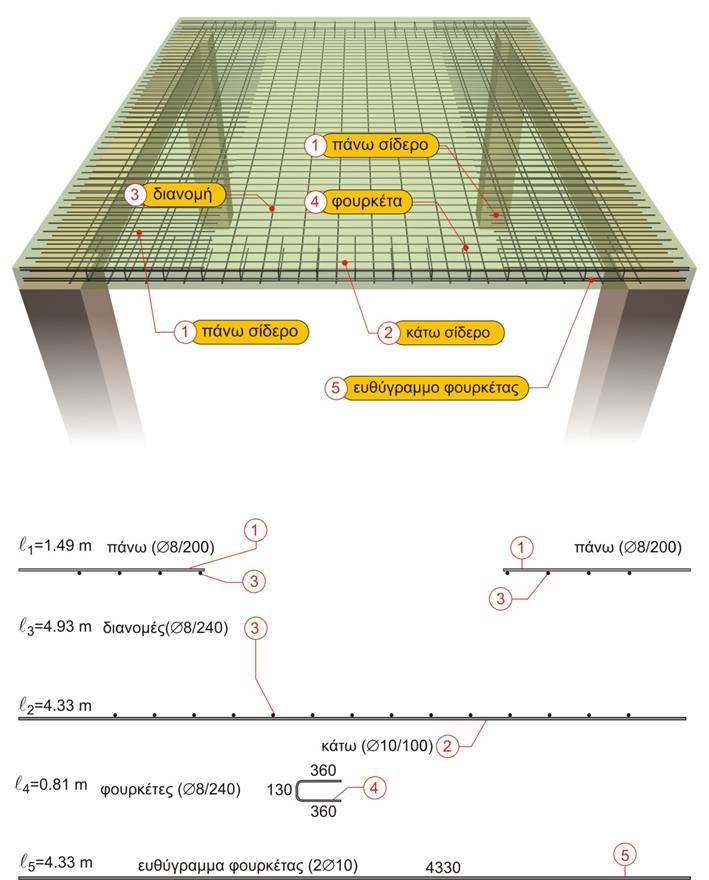

Όταν χρησιμοποιούνται ευθύγραμμες ράβδοι, για απλότητα και οικονομία στην τοποθέτηση επιβάλλεται η χρήση βιομηχανικών πλεγμάτων, όπως φαίνεται στην εικόνα.

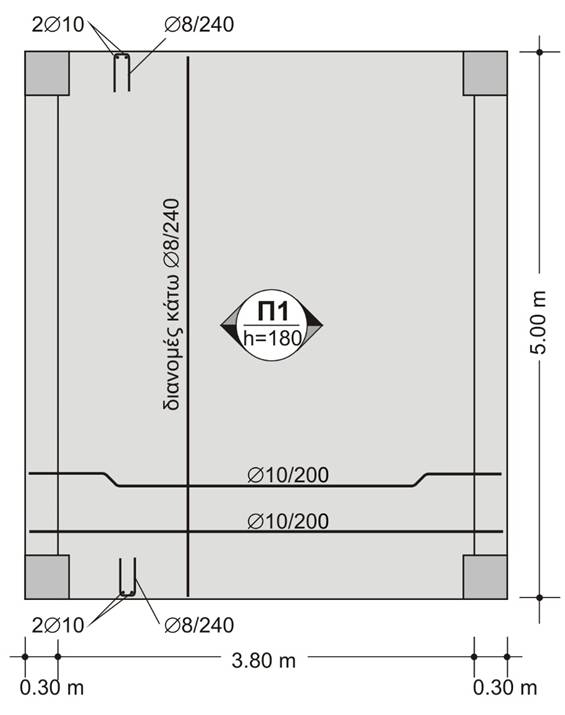

Ξυλότυπος σιδερά αμφιέρειστης πλάκας, οπλισμένης με ίσια σίδερα



Στην περίπτωση χρησιμοποίησης ευθύγραμμων μόνο οπλισμών, που, κατά κανόνα,
σημαίνει όπλιση με δομικά πλέγματα, ο αντίστοιχος ξυλότυπος σιδερά είναι αυτός
που φαίνεται στην εικόνα.
