Όπλιση υποστυλώματος

Το υποστύλωμα είναι το κυριότερο αντισεισμικό δομικό στοιχείο σε ένα κτίριο και τα τσέρκια το κρισιμότερο στοιχείο του υποστυλώματος.

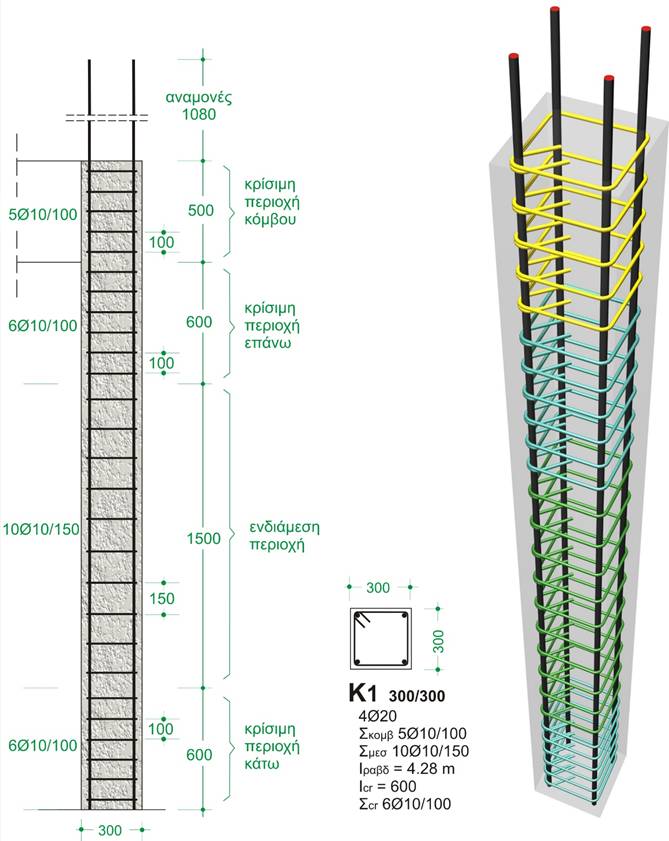

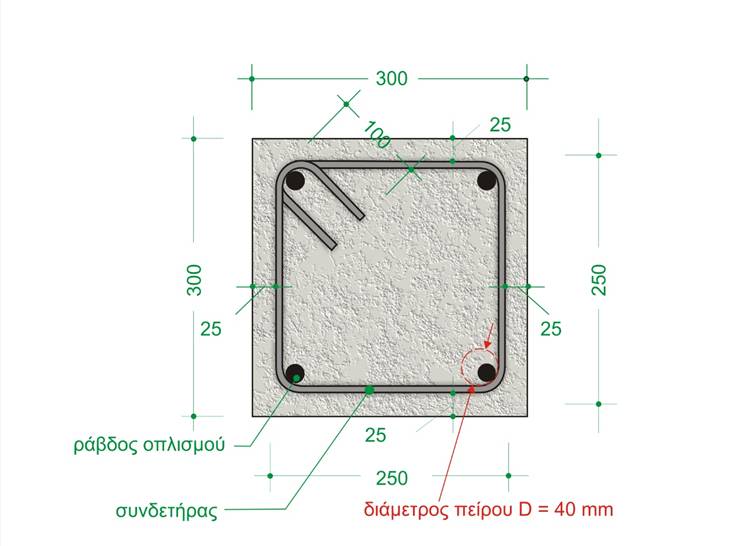

ΥΠΟΣΤΥΛΩΜΑ 300 x 300 mm (με κρίσιμες και μη περιοχές)

Στην πρώτη αυτή εκδοχή όπλισης του υποστυλώματος, στην ενδιάμεση περιοχή έχουν τοποθετηθεί συνδετήρες διαμέτρου Ø10 ανά 150 mm. Στο ύψος του 1.50 m αυτής της περιοχής, ο αριθμός των συνδετήρων είναι 10 γι’ αυτό και οι συνδετήρες σ’ αυτή την περιοχή συμβολίζονται ως 10Ø10/150.

Στην κάθε  κρίσιμη περιοχή, έχουν τοποθετηθεί συνδετήρες Ø10/100, ο συνολικός αριθμός των συνδετήρων είναι 6 γι’ αυτό και οι συνδετήρες σ’ αυτή την περιοχή συμβολίζονται ως 6Ø10/100.

Στην περιοχή του κόμβου, έχουν τοποθετηθεί συνδετήρες Ø10/100, ο συνολικός αριθμός των συνδετήρων είναι 5 γι’ αυτό και οι συνδετήρες σ’ αυτή την περιοχή συμβολίζονται ως 5Ø10/100.

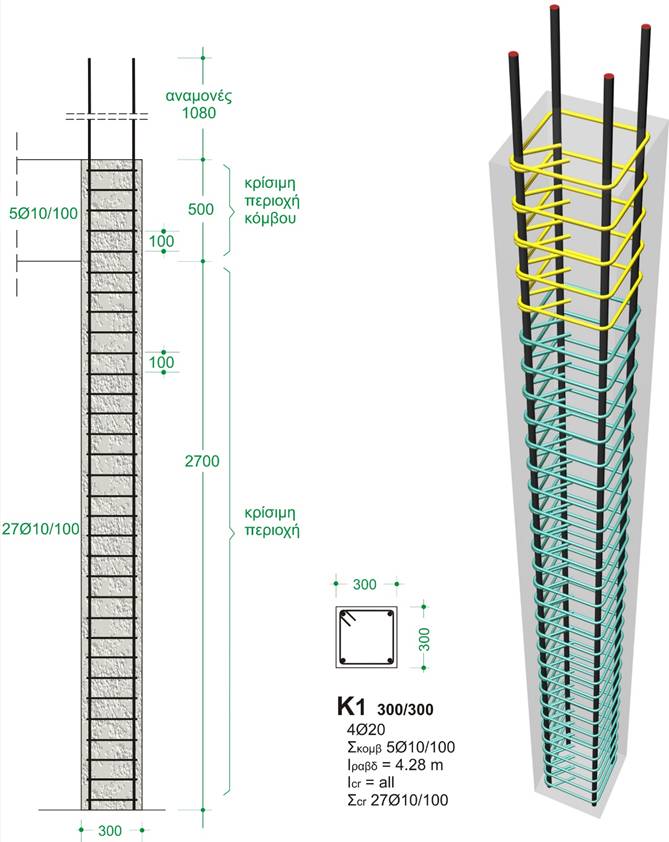

ΥΠΟΣΤΥΛΩΜΑ 300 x 300 mm (με κρίσιμο όλο το ύψος)

Στη δεύτερη εκδοχή όπλισης, όλο το ύψος του υποστυλώματος έχει θεωρηθεί κρίσιμο και έχουν τοποθετηθεί συνδετήρες διαμέτρου Ø10 ανά 100 mm. Στο ύψος των 2.70 m, ο αριθμός των συνδετήρων είναι 27, γι’ αυτό και οι συνδετήρες σ’ αυτή την περιοχή συμβολίζονται ως 27Ø10/100.

Στην περιοχή του κόμβου, έχουν τοποθετηθεί συνδετήρες Ø10/100, ο συνολικός αριθμός των συνδετήρων είναι 5 γι’ αυτό και οι συνδετήρες σ’ αυτή την περιοχή συμβολίζονται ως 5Ø10/100.
