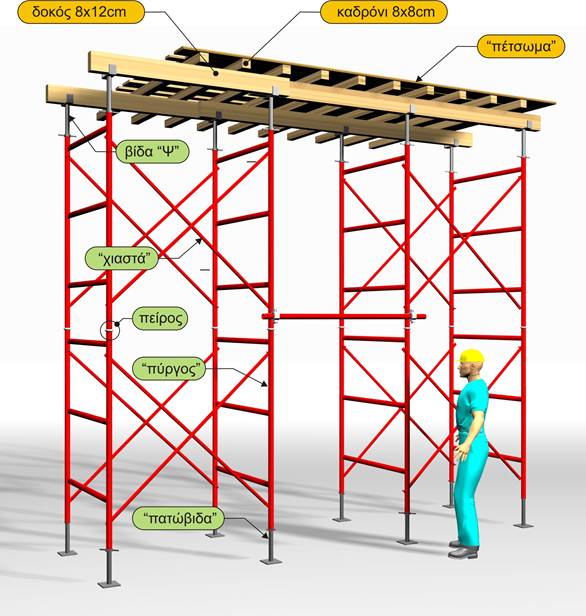

Σκαλωσιά και τμήμα ξυλοτύπου πλάκας

Τα στοιχεία των καλουπιών για την κατασκευή δομικών στοιχείων οπλισμένου σκυροδέματος, χωρίζονται σε τέσσερεις κατηγορίες:

  • • Επιφανειακά στοιχεία ή πετσώματα
  • • Οριζόντια φέροντα στοιχεία ή δοκοί
  • Σκαλωσιές ή ικριώματα
  • • Βοηθητικά στοιχεία ή κλειδιά

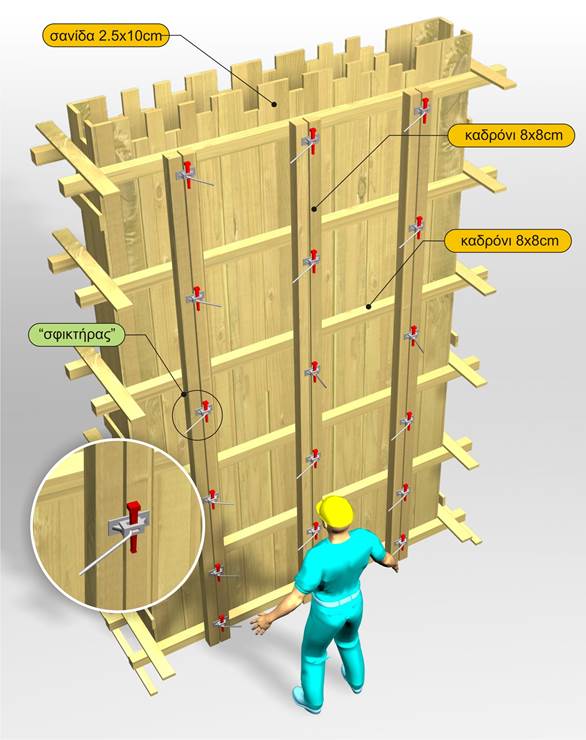

Ξυλότυπος τοιχίου

Τα στοιχεία των καλουπιών μπορεί επίσης να είναι συμβατικά, ή βιομηχανικά.

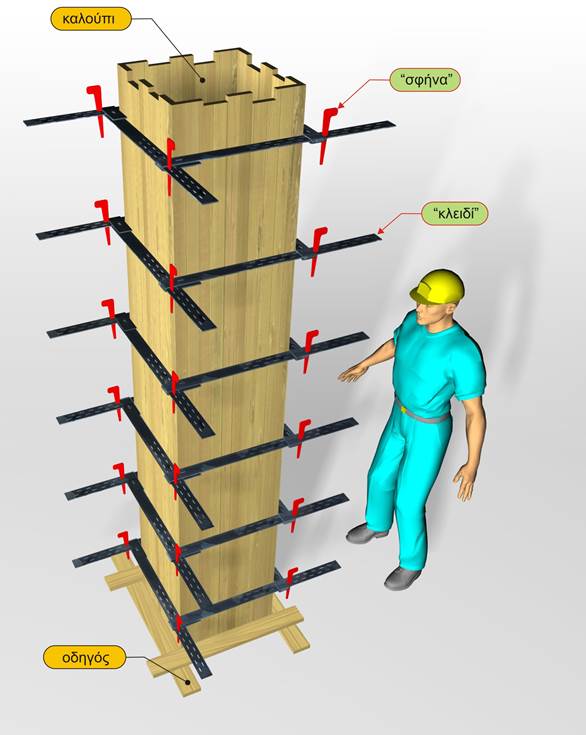

Ξυλότυπος υποστυλώματος

Τα στοιχεία των βιομηχανικών καλουπιών είναι συνδυασμός ξύλου, σιδήρου, αλουμινίου και πλαστικού και τα ονόματά τους ποικίλουν ανάλογα με τη βιομηχανία που τα παράγει.

Βιομηχανικό ικρίωμα για καλούπωμα πλάκας

Το καλούπωμα των δοκών και των πλακών γίνεται με την χρησιμοποίηση σύνθετων ξύλινων δοκών διπλού ταυ και με μπετοφόρμ χωρίς καρφώματα.

Τα ικριώματα είναι αλουμινίου. Το ξεκαλούπωμα γίνεται με την απελευθέρωση των ειδικών πείρων στην κορυφή των ικριωμάτων, που έτσι υποχωρούν ελεγχόμενα κατά 50 mm περίπου, χωρίς φθορές και χωρίς κίνδυνο ατυχήματος.

Καλούπωμα τοιχίου με βιομηχανικούς μεταλότυπους

Το καλούπωμα του τοιχείου ύψους 5.50 m και η τοποθέτηση της εξέδρας εργασίας είναι θέμα λίγων λεπτών, ενώ ακόμα πιο γρήγορο, καθαρό και ασφαλές είναι το ξεκαλούπωμα.

Καλούπωμα κολόνας με βιομηχανικούς μεταλότυπους

Η κολόνα αυτή έχει ύψος 5.50 m και καλουπώνεται ταχύτατα, σε διαστάσεις διατομής που είναι πολλαπλάσια των 50 mm.
