Συμπεριφορά ομοιογενούς ράβδου

Θεωρητική συμπεριφορά ομοιογενούς ράβδου

Ακολουθεί αντίγραφο της εικόνας και των εξισώσεων της §5.1.1 του Β’ τόμου που θεωρεί τις ράβδους οπλισμένου σκυροδέματος ως ομοιογενή ελαστικά στοιχεία.

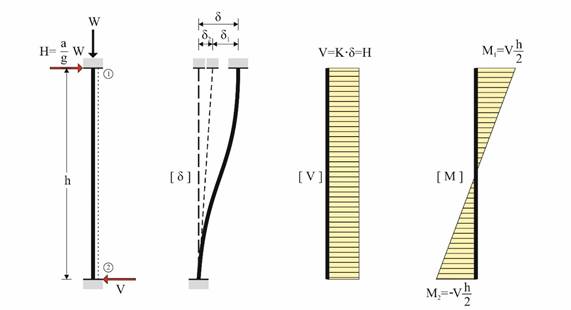

Εικόνα 2‑1: Αμφίπακτο υποστύλωμα:

Συνοψίζοντας, η οριζόντια σεισμική δύναμη Η συνδέεται μέσω της ακόλουθης σχέσης με την αντίστοιχη μετατόπιση δ:

 όπου  και  με

Ο όρος K ονομάζεται δυσκαμψία της αμφίπακτης κολόνας. Ο συντελεστής k_va καλείται διορθωτικός συντελεστής της καμπτικής δυσκαμψίας της αμφίπακτης κολόνας λόγω διάτμησης. Ισχύει πάντα k_va<1.0.

Για συνήθη υποστυλώματα μπορεί να αγνο­είται ο k_va, δηλαδή να λαμβάνεται k_va=1.0, ενώ για τοιχία πρέπει να λαμβάνεται υπόψη ο k_va επειδή η τιμή του είναι σημαντικά μικρότερη της μονάδας. Ενδεικτικά για τοιχία με μήκος της τάξης του 1.0 m έχουμε k_va≈0.80, ενώ για τοιχία με μήκος της τάξης των 2.0 m ισχύει k_va≈0.50.
