Κατάσταση αστοχίας
Κατά τον προσδιορισμό της αντοχής αστοχίας σε κάμψη οπλισμένων διατομών, γίνονται οι παρακάτω παραδοχές :
- οι επίπεδες διατομές παραμένουν επίπεδες και μετά τη φόρτιση,
- η παραμόρφωση των οπλισμών υπό εφελκυσμό ή θλίψη, είναι η ίδια με εκείνη του σκυροδέματος που τους περιβάλλει,
- η εφελκυστική αντοχή του σκυροδέματος αγνοείται,
- η θλιπτική παραμόρφωση του σκυροδέματος δεν πρέπει να υπερβαίνει την τιμή cu2 (cu2=3.5‰ για ποιότητες ≤C50) και οι παραμορφώσεις των οπλισμών δεν πρέπει να υπερβαίνουν την τιμή ud (§1.3)
- σε περίπτωση που θλίβεται το σύνολο της διατομής, η μέση θλιπτική παραμόρφωση του σκυροδέματος δεν επιτρέπεται να υπερβαίνει την τιμή c2 (c2 =2.0‰ για ποιότητες ≤C50)
- Η περιοχή των επιτρεπόμενων κατανομών των παραμορφώσεων φαίνεται στην Εικόνα 3-7.
- Σε κάθε εντατική κατάσταση, υπάρχουν δύο πιθανότητες: ή να θλίβεται ένα μέρος της διατομής, ή να θλίβεται ολόκληρη η διατομή.
- Όταν θλίβεται ένα μέρος της διατομής θεωρείται ότι εξαντλείται είτε η οριακή παραμόρφωση του χάλυβα ud. (σημείο Α), είτε η οριακή παραμόρφωση του σκυροδέματος cu2 (σημείο Β)
- Όταν εξαντλείται η οριακή παραμόρφωση του χάλυβα ud, η παραμόρφωση του σκυροδέματος κινείται μεταξύ των τιμών 0 και cu2 [περιοχή 1]
- Όταν εξαντλείται η οριακή παραμόρφωση του σκυροδέματος cu2, η παραμόρφωση του χάλυβα κινείται μεταξύ των τιμών 0 και ud [περιοχή 2]
- Όταν εφελκύεται τμήμα της περιοχής μεταξύ της κάτω ίνας και του κάτω οπλισμού, θεωρείται ότι εξαντλείται η οριακή παραμόρφωση του σκυροδέματος cu2, [περιοχή 3]
- Όταν θλίβεται ολόκληρη η διατομή, η μέση τάση του σκυροδέματος δεν επιτρέπεται να είναι μεγαλύτερη από την εc2 με τη θεώρηση ότι η κατανομή των παραμορφώσεων βρίσκεται στην ευθεία η οποία διέρχεται από το σημείο C [περιοχή 4].

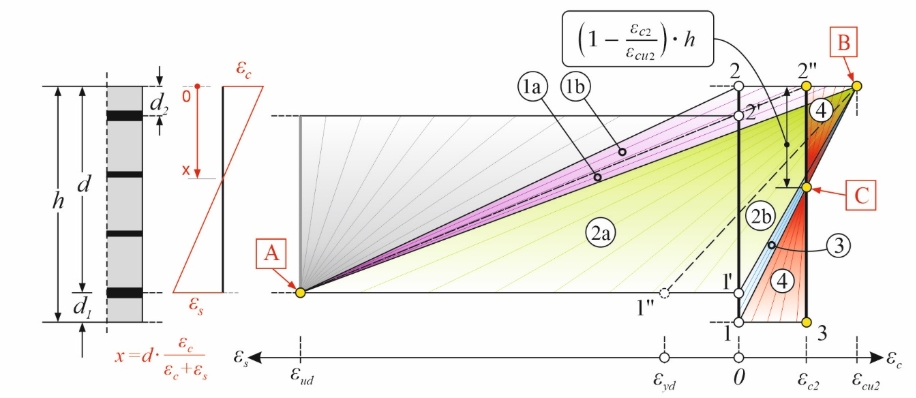

Εικόνα 3 - 7: Επιτρεπόμενες κατανομές παραμορφώσεων στην οριακή κατάσταση αστοχίας
Κατάσταση διαρροής
Κατά τον προσδιορισμό της αντοχής διαρροής σε κάμψη οπλισμένων διατομών, γίνονται οι ανάλογες παραδοχές με τη διαφορά ότι η μέγιστη παραμόρφωση του σκυροδέματος είναι εc2 και του χάλυβα εyd.
Η περιοχή των επιτρεπόμενων κατανομών των παραμορφώσεων φαίνεται στην Εικόνα 3-8:

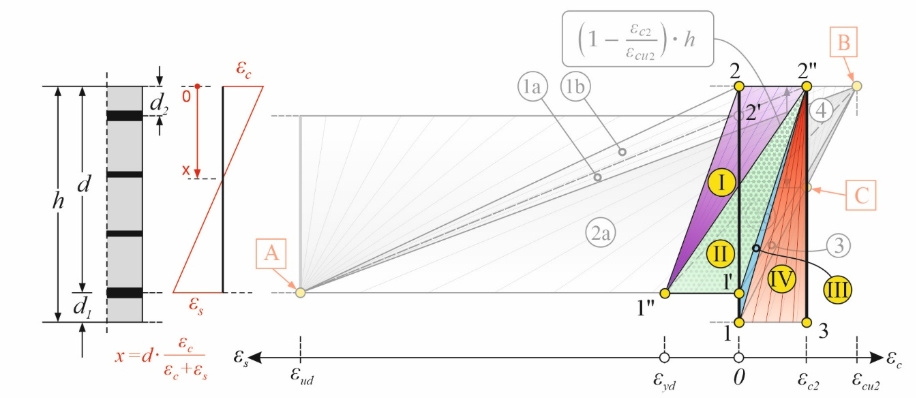

Εικόνα 3 - 8: Επιτρεπόμενες κατανομές παραμορφώσεων στην οριακή κατάσταση διαρροής
