Παραδοχές όπλισης

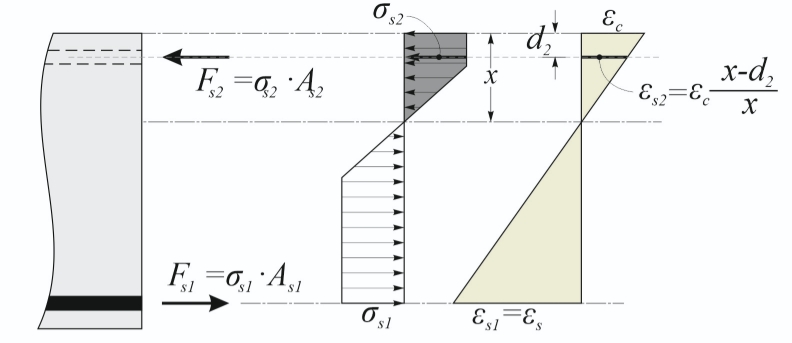

Η καλύτερη επιλογή τοποθέτησης των ράβδων σε μία ορθογωνική κολόνα είναι στις 4 γωνίες της, επειδή οι δυνάμεις που θα αναπτυχθούν επί των ράβδων θα δίνουν το μεγαλύτερο δυνατό μοχλοβραχίονα με εσωτερικές ροπές που θα εξισορροπήσουν την εξωτερική ροπή.
Για λόγους όμως περίσφιγξης, οι αποστάσεις των ράβδων δεν πρέπει να είναι μεγαλύτερες των 20 cm και μάλιστα θα πρέπει να συγκρατούνται με καλά κλειστούς συνδετήρες.
Στις εικόνες που ακολουθούν φαίνονται κάποιες ενδεικτικές περιπτώσεις όπλισης με το συντελεστή ποσοστού διανεμημένου (distributed) οπλισμού dis = 0, όταν όλες οι ράβδοι είναι στη γωνία, όπως στο πρώτο σκαρίφημα, έως 1.0, όταν ο οπλισμός είναι περιμετρικά διανεμημένος, όπως στο δεύτερο σκαρίφημα.
Στις περιπτώσεις τοποθέτησης ράβδων μεγαλύτερης διαμέτρου στις γωνίες του υποστυλώματος σε σχέση με αυτές στις πλευρές του, μπορεί να λαμβάνεται συντελεστής διανομής dis=0.50 για διατομές μέχρι 600x600.
 |
 |
 |
 |
| Εικόνα 3 - 24 Διατομή 300x300, dis=0 |
Εικόνα 3 - 25 -
Διατομή 300x300, dis=1.0 |
Εικόνα 3-26 -

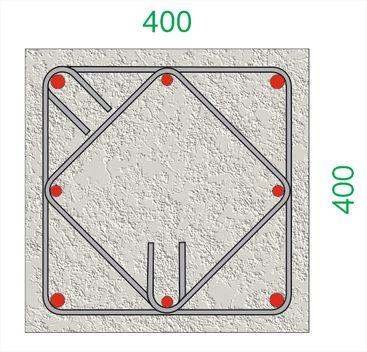

Διατομή 400x400, dis=0.5 |

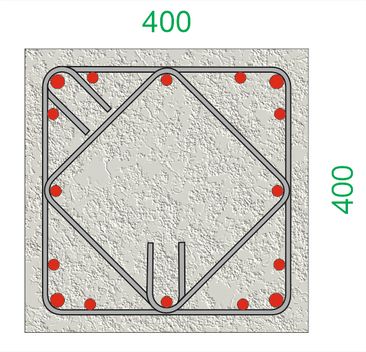

Εικόνα 3-27: Διατομή 400x400, dis=0.5 έως 0.7 |
 |
 |
 |
 |
| Εικόνα 3-28: Διατομή 600x600, dis=0.5 έως 0.8 |
Εικόνα 3-29: Διατομή 800x800, dis=0.6 έως 0.9 |
Εικόνα 3-30: Διατομή 1000x1000, dis=0.8 έως 1.0 |

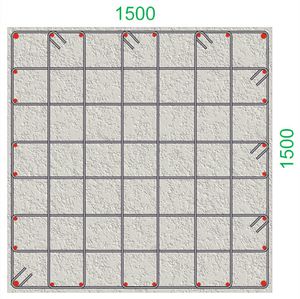

Εικόνα 3-31 Διατομή 1500x1500, dis= 1.0 |
Στους πίνακες με τα νομογραφήματα υπάρχουν μόνο οι 3 περιπτώσεις dis=0, 1.0 και 0.50, ενώ στο piDesign μπορεί να δοθεί οποιαδήποτε τιμή 0≤dis≤1.0.
