Η δύναμη που αναλαμβάνει το σκυρόδεμα
Η θλιβόμενη ζώνη του σκυροδέματος

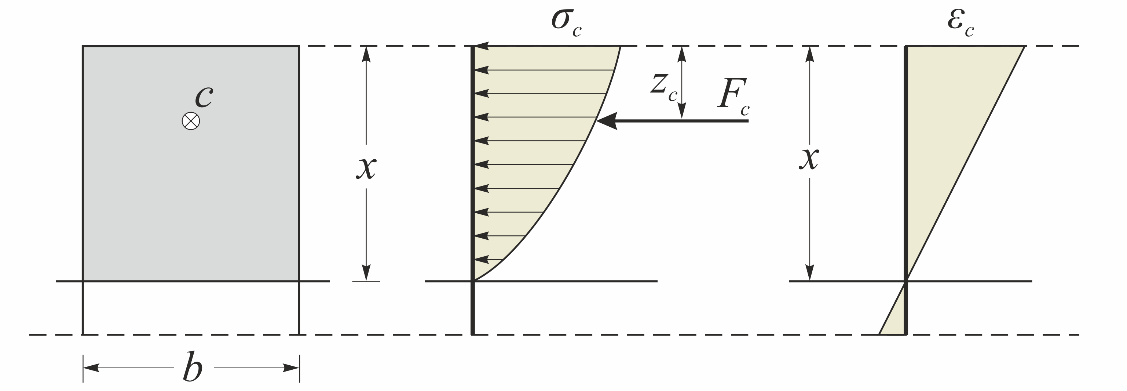

Εικόνα 3-2: Θλίβουσα δύναμη σκυροδέματος ορθογωνικής διατομής υπό κάμψη
Η δύναμη Fc και το σημείο εφαρμογής της zc, που αναλαμβάνει το σκυρόδεμα είναι
 |
(3.1) |
x είναι το ύψος της θλιβόμενης ζώνης της διατομής που έχει πλάτος b
α είναι ο συντελεστής απόδοσης της διατομής
κ είναι οι συντελεστές του σημείου εφαρμογής της δύναμης
fcd είναι η αντοχή σχεδιασμού του σκυροδέματος fcd=fck/γc
αcc είναι συντελεστής που συνεκτιμά μακροχρόνιες επιδράσεις στη θλιπτική αντοχή και δυσμενείς επιρροές που προκύπτουν από τον τρόπο με τον οποίο επιβάλλεται το φορτίο. Η συνιστώμενη τιμή του EC2 είναι αcc=1.00, ενώ η τιμή του ελληνικού παραρτήματος είναι αcc=0.85, μόνο όμως για τη θλίψη του σκυροδέματος λόγω κάμψης.
b Το πλάτος της βάσης της θλιβόμενης διατομής και όχι απαραίτητα της βάσης της συνολικής διατομής η οποία μπορεί να έχει τη δική της τιμή.
